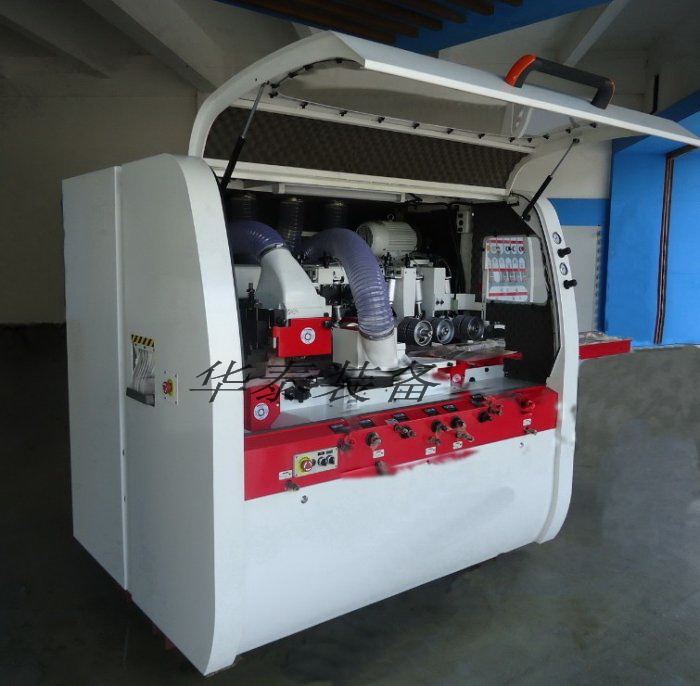

设备用于变压器绝缘件中单根撑条的加工,通过铣削将层压纸板条料制作成符合设计要求的T型撑条、鸽尾型撑条或者矩型撑条。撑条成型后，加工面光滑平整，无飞边毛刺，无炭化现象。
二、设备特点：
●标准配置
●采用无极送料，送粒状速度4-16米/分。
●各主轴采用独立电机驱动，切削力强劲。
●主轴调整集中前方，操作方便。
●电镀工作台面，耐磨性好。
●下主动辊轮，提高送料效果。
●配置国际品牌电气元件，各稳定性强。
●配置配置硬质合金刀具，切削更锋利。
●气动压紧式送料轮，可分段调整压紧力，有利于材料送进畅顺。
●全密封安全防护罩，有效地避免碎屑飞扬和隔离噪音，并起到安全保护的作用。
三、设备参数
|
格型号 |
HTXC-10 |
|
|
机床参数 |
加工宽度 |
5-160mm |
|
加工厚度 |
8-100mm |
|
|
工作台长度 |
1250mm |
|
|
送料速度 |
4-18m/min |
|
|
主轴直径 |
φ40mm |
|
|
主轴转速 |
6000r/min |
|
|
气源压力 |
0.6MPa |
|
|
电机功率 |
第一下轴 |
3kw/4HP |
|
第一上轴 |
4kw/5.5HP |
|
|
右立轴 |
3kw/4HP |
|
|
左立轴 |
3kw/4HP |
|
|
电机功率 |
横梁升降 |
0.55kw/0.75HP |
|
送料 |
2.2kw/3HP |
|
|
总功率 |
18.75kw/23.25.5HP |
|
|
刀具直径 |
第一上轴 |
φ125-φ160mm |
|
第一下轴 |
φ125mm |
|
|
右立轴 |
φ125-φ160mm |
|
|
左立轴 |
φ125-φ160mm |
|
|
备注 |
送料轮直径 |
φ120mm |
|
吸尘管直径 |
φ125mm |
|
|
外形尺寸(长*宽*高) |
2500*1200*1610mm |
|
说明：设备参数可根据需求调整设计。
