一、结构组成：

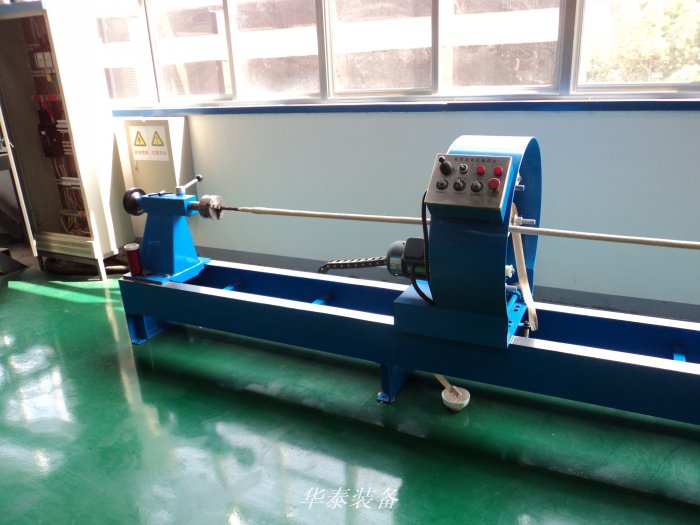

设备由床身、引线支撑架、包扎机头、动力传动装置、电控系统组成。

二、技术参数：

包扎电缆直径8-25mm，

包扎长度不大于8米，

包扎用皱纹纸宽度25和30mm两种，纸盘孔径40mm外径小于200mm。

包扎速度4.3m/min-0.3 m/min

缠绕螺距315-21mm（包扎速度0.3 m/min）

缠绕螺距31-2mm（包扎速度4.3m/min）

三、设备使用：

引线水平放置在包扎机头内，用设备两端的支撑架上的三爪卡盘固定夹紧，旋转支撑架后端手轮将引线张紧，包扎机头由传动机构带动可来回往复移动，移动速度可以无极调整，机头可上三盘纸盘，自行旋转并移动将皱纹纸按一定的螺距包扎在线缆上，包扎缠绕速度采用变频调速电机单独无极调速，以便与移动速度配合达到不同缠绕螺距和速度的要求。
