一、设备用途
线圈压床用于变压器生产中对线圈进行轴向压紧、整形，保证线圈的轴向尺寸达到设计和工艺要求，提高线圈的紧密性和抗短路变形能力。

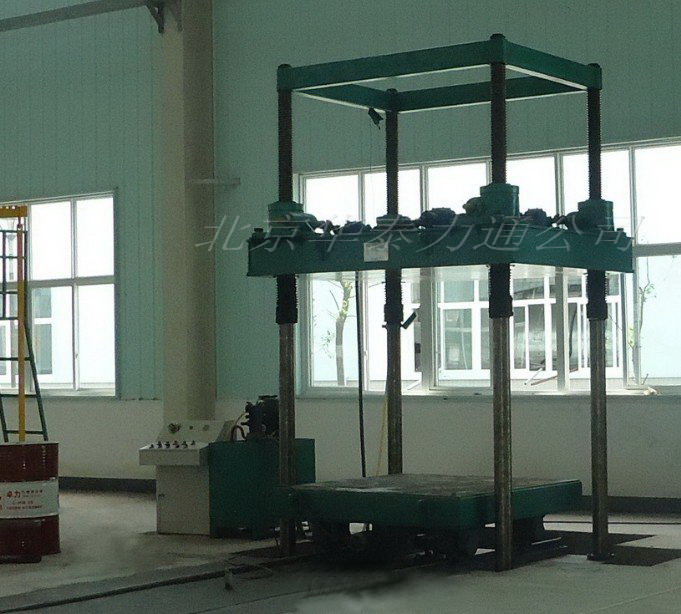

二、设备组成
1.上固定平台 2.活动平台压盘 3.导向丝杠立柱 4.液压系统.
5.底部平台 6.电动工作车 7.控制系统及操作台
三、设备特点
l 采用四柱式液压结构，结构简单合理，运行可靠稳定。
l 压力全部为设备内力，对基础强度要求低。
l 整体的机械结构设计，通过加工后能充分保证成品线圈轴向高度的平行度。
l 液压控制系统采用定量泵和比例溢流阀，可根据输入参数要求及压力传感器保持恒压。
l 为保证线圈轴向尺寸，在高度范围内采取编码器，可直接读取线圈轴向尺寸。并按输入尺寸伺服控制轴向尺寸。
l 操作系统采用触摸屏（人机界面）控制，方便输入压缩尺寸、压装吨位，系统会自动执行。
l PLC、触摸屏、比例放大器、比例溢流阀、主要液压元件、电器元件均采用进口产品或合资成品。
l “一键式”操作，自动化程度高，即把变压器线圈放置到平车上后，输入相关参数，按一下“自动”按钮，设备就会自动完成进料、压制、定尺寸、保压到成品的全部过程。
四、规格参数
|
序号 |
名 称 |
XQYC-100 |
XQYC-200 |
单 位 |
备注 |
|
|
1 |
公 称 压 力 |
1000 |
2000 |
kN |
可调 |
|
|
2 |
液体系统最高工作压力 |
25 |
25 |
MPa |
|
|
|
3 |
柱塞直径 |
250 |
360 |
mm |
|
|
|
4 |
油缸最大行程 |
300 |
300 |
mm |
|
|
|
5 |
工作台上升速度 |
5 |
5 |
mm/s |
可调 |
|
|
6 |
压头升降速度 |
360 |
330 |
mm/min |
|
|
|
7 |
产品压制精度 |
1.5 |
1.5 |
mm |
|
|
|
8 |
压力控制精度 |
0.1 |
0.1 |
T |
|
|
|
9 |
台车上平面尺寸（长×宽） |
2000×2000 |
3000×2600 |
mm |
|
|
|
10 |
开口距（台车上平面至压紧梁下平面距离） |
最大 |
2800 |
3100 |
mm |
|
|
最小 |
1000 |
1500 |
mm |
|
||
|
11 |
台车移动电机功率 |
0.55 |
0.55 |
kW |
|
|
|
12 |
台车最大载重量 |
15 |
15 |
t |
|
|
|
13 |
台车速度 |
3000 |
4600 |
mm/min |
|
|
|
14 |
台车移动距离 |
2500 |
3200 |
mm |
|
|
|
15 |
总功率 |
15 |
15 |
kW |
|
|
