一、设备用途

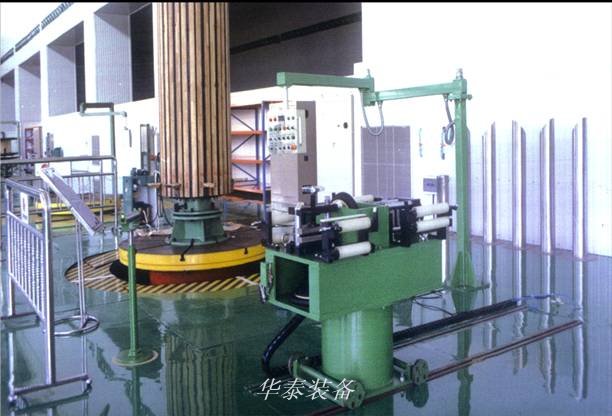

立式绕线机用于大型变压器线圈的绕制，是绕制连续式线圈、饼式线圈的专用理想设备。
二、设备组成
1. 花盘升降系统 2. 花盘旋转系统 3.电动伸缩平台
4. 立柱及底座 5. 电气控制系统 6.滑润系统
7. 辅助装置：气动拉紧装置、分线器、导线托架
三、设备特点
l 地坑盖板可根据绕制线圈直径自由伸缩，使操作安全可靠。
l 花盘可根据绕制线圈的高度升降,保持工作高度不变。
l 绕线系统由直流调速电机带动减速机，驱动绕线花盘旋转。无级直流调速，调速平稳，转矩恒定。
l 传动环节中加有常闭制动器，可防止突然断电时花盘反转使导线松脱。
l 气动拉紧装置固定在地面上，提供绕线需要的导线拉紧力。
l 内置编码器可对线圈绕制匝数进行精确记录。计数装置可正反计数，具有停电记忆和自动停车等功能.
主要参数
|
参数 型号 |
LR10 |
LR20 |
LR30 |
|
花盘最大载重量 (t) |
10 |
20 |
30 |
|
花盘直径 (mm) |
F1500 |
F2000 |
F2500 |
|
线圈最大回转直径 (mm) |
F2200 |
F3250 |
F3250 |
|
花盘升降行程 (mm) |
3000 |
3500 |
4000 |
|
花盘最大转矩 (N·m) |
9000 |
15000 |
20000 |
|
花盘高出地面 (mm) |
500 |
500 |
500 |
|
花盘转速 (r/min) |
0~10 |
0~10 |
0~10 |
|
花盘升降速度 (m/min) |
0.5 |
0.5 |
0.5 |
|
导线最大张紧力 (N) |
2000 |
2000 |
2000 |
|
活动盖板伸缩速度 （m/min） |
2.5 |
2.5 |
2.5 |
|
活动盖板伸缩范围 （mm） |
F680～F2230 |
F1200～F3250 |
F1200～F3550 |
|
盘旋转电机功率 （kw） |
22 |
22 |
30 |
|
花盘升降电机功率 （kw） |
11 |
22 |
22 |
|
盖板伸缩驱动电机功率(kw) |
0.55 |
0.55 |
0.55 |
